ブラシレスDCモータ - コアレスモータ株式会社

特徴

1. 1大出力/大トルク
   • 小さいサイズ・軽いボディで、大きな力を発揮します。
   • パワーアップシリーズ（CPHBシリーズ）はさらに最大2.5倍の出力トルク
2. 2バッテリー駆動に最適
   • 高効率で、バッテリー駆動時間を大幅に拡大します
3. 3高速回転可能
   • コアレス本来の特徴である”高速回転”も大得意！
4. 4コギングレス
   • コアレス構造のため、コギングトルクがゼロ。
5. 5静音回転
   • 弊社桃太郎シリーズのドライバーとの組み合わせで、
     更なる静音回転を実現。

製品説明動画

定格出力比較

パワーアップモデル (CPHB)

小型度

4.4倍

軽さ度

5.0倍（従来モーター比較）

* 小型度2倍とは、同じ体積で２倍の出力を発生する。

* 軽さ度2倍とは、同じ重さで２倍の出力を発生する。

標準モデル (CPH)

小型度

1.8倍

軽さ度

3.4倍（従来モーター比較）

定格トルク比較

パワーアップモデル (CPHB)

小型度

2.2倍

軽さ度

2.3倍（従来モーター比較）

* 小型度2倍とは、同じ体積で２倍の出力を発生する。

* 軽さ度2倍とは、同じ重さで２倍の出力を発生する。

標準モデル (CPH)

小型度

1.1倍

軽さ度

1.5倍（従来モーター比較）

パワーアップシリーズ（ＣＰＨＢ）

CPHBシリーズ(編みケースを使用し、簡易耐水対策を施したモデル)

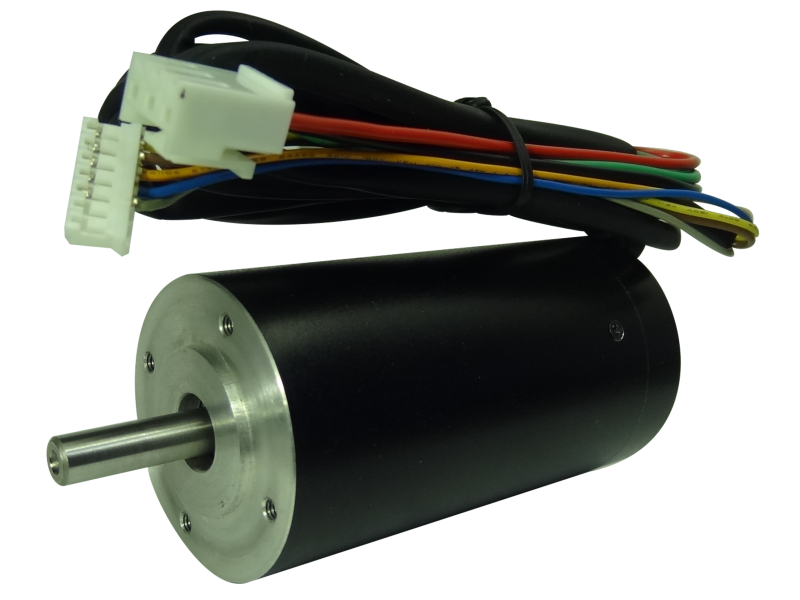

CPHB40

40×40mm、長さ78mm
最大定格トルク 0.12Nm

サイズ	重さ	電圧	連続定格
(主要部）			トルク	回転数	電流	出力	出力/1Kg
mm	g	V	Nm	RPM	Arms	W	W/Kg
Φ40x75	370	12	0.12	4000	6.0	50	135
		24	0.11	10400	5.7	120	325

• カタログ資料
• CADデータダウンロード

CPHB50

50×50mm
長さ67mm最大定格出力320W

サイズ	重さ	電圧	連続定格
(主要部）			トルク	回転数	電流	出力	<出力/1Kg
mm	g	V	Nm	RPM	Arms	W	W/Kg
50x50x67	580	12	0.26	2550	8.5	70	120
		24	0.28	6300	9.5	185	318
		36	0.31	10000	11.0	320	551

• カタログ資料
• CADデータダウンロード

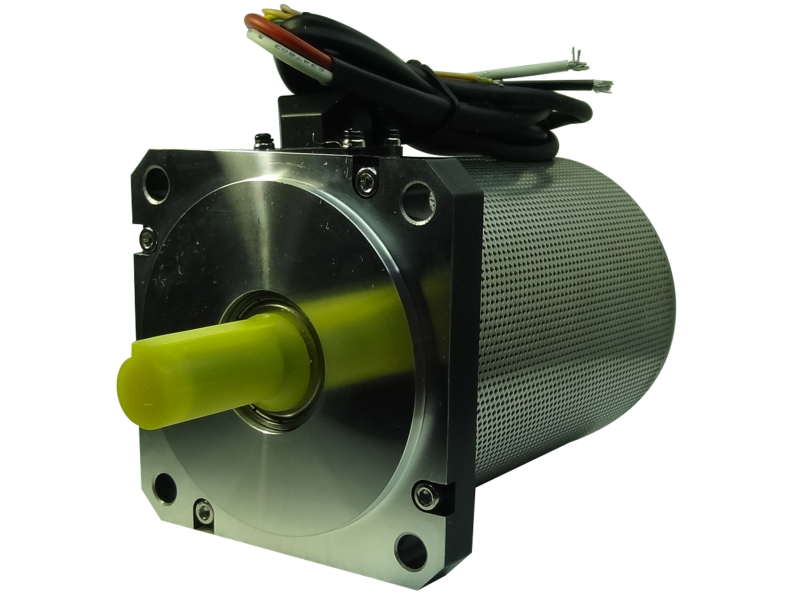

CPHB80E

80×80mm、長さ108 mm
最大定格出力530W

サイズ	重さ	電圧	連続定格
(主要部）			トルク	回転数	電流	出力	出力/1Kg
mm	g	V	Nm	RPM	Arms	W	W/Kg
80x80x108	1280	24	1.2	1750	10.7	220	171
		36	1.2	2880	11.0	360	281
		48	1.3	4000	11.9	540	421

• カタログ資料
• CADデータダウンロード

CPHB80F

80×80mm、長さ108mm
最大定格出力1100W

サイズ	重さ	電圧	連続定格
(主要部）			トルク	回転数	電流	出力	出力/1Kg
mm	g	V	Nm	RPM	Arms	W	W/Kg
80x80x108	1280	24	1.2	3640	26	450	351
		36	1.2	6000	26	730	570
		48	1.2	8400	28	1000	781

• カタログ資料
• CADデータダウンロード

CPHB80H

80×80mm、長さ159mm
最大定格トルク：2.0Nm

サイズ	重さ	電圧	連続定格
(主要部）			トルク	回転数	電流	出力	出力/1Kg
mm	g	V	Nm	RPM	Arms	W	W/Kg
80x80x159	2600	24	1.9	1800	17	360	140
		36	2.0	2900	18	610	230
		48	2.1	4000	20	890	340

• カタログ資料
• CADデータダウンロード(IGES)    CADデータダウンロード(STEP)

＊上記仕様はすべてモータの雰囲気温度が25℃の場合である。
＊製品の仕様は予告無しに変更される場合があります。
＊特性保証:カタログ仕様の±10%

CPHBシリーズ(編みケースを使用し、簡易耐水対策を施したモデル)

③⑤⑧⑩⑪に関してはオプションまたはカスタムを記述するコードですが、組み合わせで対応できないモデル、また最低発注数の制限がある場合もありますので、詳細は弊社営業担当者にご確認ください。

ベースモデルの仕様（ＣＰＨ）

CPHシリーズ (ケース付き弊社標準コアレスブラシレスDCモータ)

CPH40



サイズ	重さ	電圧	連続定格
(主要部）			トルク	回転数	電流	出力	出力/1Kg
mm	g	V	Nm	RPM	Arms	W	W/Kg
Φ40x75	370	12	0.12	4000	6.2	50	135
		24	0.12	10600	6.2	140	378

• カタログ資料
• CADデータダウンロード

CPH50

サイズ	重さ	電圧	連続定格
(主要部）			トルク	回転数	電流	出力	出力/1Kg
mm	g	V	Nm	RPM	Arms	W	W/Kg
50x50x67	580	12	0.2	2700	6.7	60	103
		24	0.2	6650	6.2	140	241
		36	0.18	10900	6.2	210	362

• カタログ資料
• CADデータダウンロード

• ご購入はこちら
• amazon
• RS
• アペルザeコマース



CPH62

サイズ	重さ	電圧	連続定格
(主要部）			トルク	回転数	電流	出力	出力/1Kg
mm	g	V	Nm	RPM	Arms	W	W/Kg
62x62x73	820	12	0.5	1300	7.6	70	85
		24	0.5	3280	7.7	170	207
		36	0.44	5340	7.1	250	304
		48	0.35	7500	6.5	280	341

• カタログ資料
• CADデータダウンロード

• ご購入はこちら
• amazon



CPH62-B　（ブレーキ付）

サイズ	重さ	電圧	連続定格
(主要部）			トルク	回転数	電流	出力	出力/1Kg
mm	g	V	Nm	RPM	Arms	W	W/Kg
62x62x73	820	12	0.5	1300	7.6	70	85
		24	0.5	3280	7.7	170	207
		36	0.44	5340	7.1	250	304
		48	0.35	7500	6.5	280	341

• カタログ資料

CPH80E

サイズ	重さ	電圧	連続定格
(主要部）			トルク	回転数	電流	出力	出力/1Kg
mm	g	V	Nm	RPM	Arms	W	W/Kg
80x80x114	1700	12	0.88	750	7.5	70	41
		24	0.88	1890	8.1	180	105
		36	0.78	3070	7.7	250	147
		48	0.62	4260	6.9	280	164

• カタログ資料
• CADデータダウンロード

• ご購入はこちら
• amazon
• RS
• アペルザeコマース

CPH80E-B　（ブレーキ付）

サイズ	重さ	電圧	連続定格
(主要部）			トルク	回転数	電流	出力	出力/1Kg
mm	g	V	Nm	RPM	Arms	W	W/Kg
80x80x114	1700	12	0.88	750	7.5	70	41
		24	0.88	1890	8.1	180	105
		36	0.78	3070	7.7	250	147
		48	0.62	4260	6.9	280	164

• カタログ資料

CPH80F

サイズ	重さ	電圧	連続定格
(主要部）			トルク	回転数	電流	出力	出力/1Kg
mm	g	V	Nm	RPM	Arms	W	W/Kg
80x80x114	1700	12	0.72	920	13.1	120	70
		24	0.74	3800	15.1	300	176
		36	0.65	6100	14.2	420	247
		48	0.51	8450	13.6	460	270

• カタログ資料
• CADデータダウンロード

• ご購入はこちら
• amazon
• RS
• アペルザeコマース



CPH80F-B　（ブレーキ付）

サイズ	重さ	電圧	連続定格
(主要部）			トルク	回転数	電流	出力	出力/1Kg
mm	g	V	Nm	RPM	Arms	W	W/Kg
80x80x138.5	1700	12	0.72	920	13.1	120	70
		24	0.74	3800	15.1	300	176
		36	0.65	6100	14.2	420	247
		48	0.51	8450	13.6	460	270

• カタログ資料

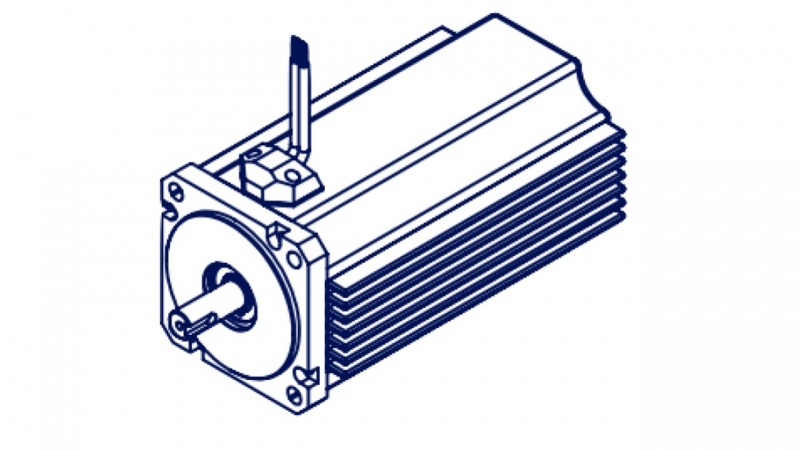

CPHF80H



サイズ	重さ	電圧	連続定格
(主要部）			トルク	回転数	電流	出力	出力/1Kg
mm	g	V	Nm	RPM	Arms	W	W/Kg
80x80x165.6	2600
		24	1.7	2000	15	350	134
		36	1.6	3100	15	520	200
		48	1.5	4500	15	710	273



コアードタイプ（CMHシリーズ）

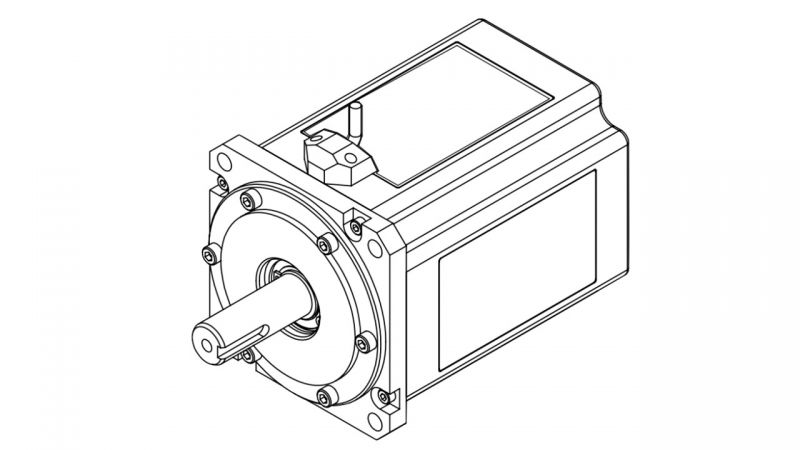

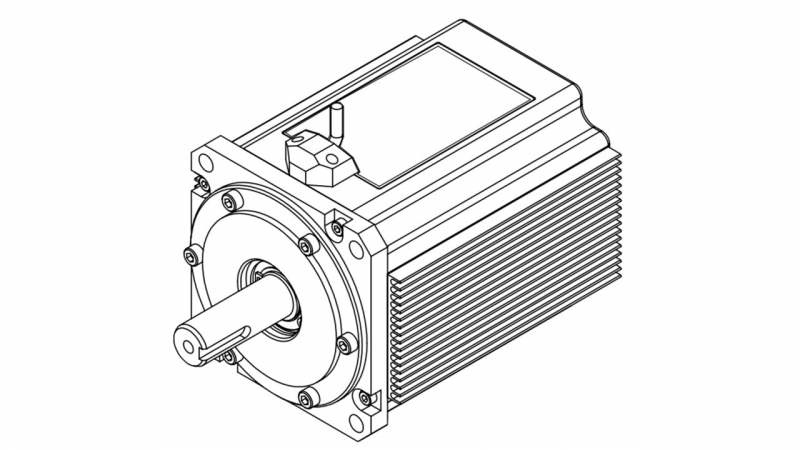

CMH110-A（アルファ）



サイズ	重さ	電圧	連続定格
(主要部）			トルク	回転数	電流	出力	出力/1Kg
mm	g	V	Nm	RPM	Arms	W	W/Kg
110x110x123	4500
		24	2.0	2000	31.4	400	89

• カタログ資料
• CADデータダウンロード（準備中）



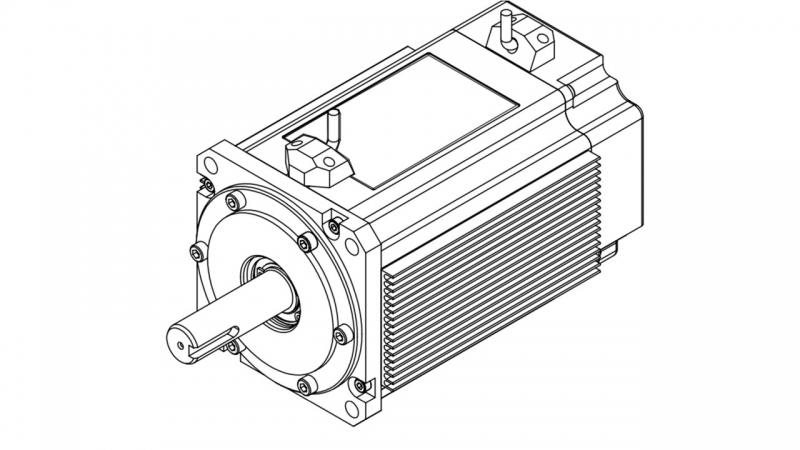

CMH110-B（ベータ）



サイズ	重さ	電圧	連続定格
(主要部）			トルク	回転数	電流	出力	出力/1Kg
mm	g	V	Nm	RPM	Arms	W	W/Kg
110x110x123	4500
		24	2.0	1500	15.2	300	67
		48	2.0	2000	15.6	400	89

• カタログ資料
• CADデータダウンロード（準備中）



CMH110-Γ（ガンマ）



サイズ	重さ	電圧	連続定格
(主要部）			トルク	回転数	電流	出力	出力/1Kg
mm	g	V	Nm	RPM	Arms	W	W/Kg
110x110x153	6000
		24	3.5	1615	23.6	500	83
		48	3.4	2000	27.4	700	117

• カタログ資料
• CADデータダウンロード（準備中）



CMH110-E（エプシロン）LCT( Low Current Technology設計）



サイズ	重さ	電圧	連続定格
(主要部）			トルク	回転数	電流	出力	出力/1Kg
mm	g	V	Nm	RPM	Arms	W	W/Kg
110x110x153	6000
		48	3.5	2000	17.2	700	117

• カタログ資料
• CADデータダウンロード（準備中）



CMH110-Δ（デルタ）



サイズ	重さ	電圧	連続定格
(主要部）			トルク	回転数	電流	出力	出力/1Kg
mm	g	V	Nm	RPM	Arms	W	W/Kg
110x110x183	8000
		24	4.8	1600	36.8	800	100
		48	4.8	2000	37.6	1000	125

• カタログ資料
• CADデータダウンロード（準備中）



CMH110-Z（ゼータ）LCT（Low Current Technology設計）



サイズ	重さ	電圧	連続定格
(主要部）			トルク	回転数	電流	出力	出力/1Kg
mm	g	V	Nm	RPM	Arms	W	W/Kg
110x110x183	8000
		48	4.5	2000	26.4	940	118

• カタログ資料
• CADデータダウンロード（準備中）
